安倍晉三遭遇槍擊,令人唏噓,從視頻來看,他并沒有穿戴防彈衣,防彈衣的重要性不言而喻。從該事件發生后,A股市場發生異動,“防彈衣概念股”紛紛上漲,防彈衣開始進入大眾關注的視野,今天不妨一起從專利角度走進防彈衣技術,分析防彈衣技術的分布和發展。
小編以【防彈衣 OR "bulletproof jacket"】在incopat中查找全球專利,共找到相關專利申請5158條。
1、防彈衣專利的地域分布

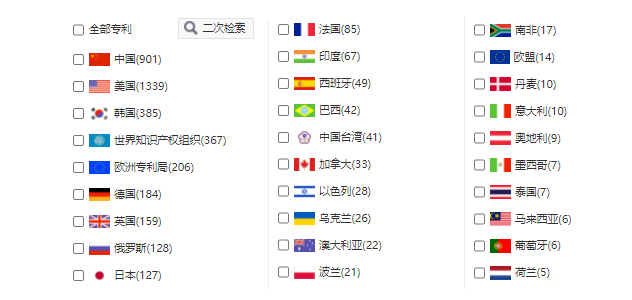

按照專利公開數量排名,超過100件的國家依次是美國、中國、韓國、世界知識產權組織(WIPO)、歐洲專利局(EPO)、德國、英國、俄羅斯、日本。目前,在全球近200個國家和地區中,能獨立完成從防彈衣原料研發到制作生產完工全套流程的制造國僅有三個,分別是美國、中國和荷蘭,而中國則是世界上最大的防彈衣生產國家。
盡管美國擁有的專利數量最多,但是中國的防彈衣占據了全球70%的市場,這是什么原因呢?防彈衣的材料是特種紡織材料,即特種纖維,例如聚對苯二甲酰對苯二胺(凱夫拉)、超高分子量聚乙烯纖維等,而我國恰好是化纖大國,自1985年中國開始超高分子量聚乙烯纖維的研究,有著較堅實的工業基礎,2007年化纖產量占世界的54%,隨著研發能力不斷加強,技術不斷進步,我國不僅在裝甲、纖維、防護服等領域申請多個專利,還掌握了新一代軟質防彈材料超高分子量聚乙烯。
在這之后,中國又研發出在單兵防護技術上超越歐美的2004系列、06系列、15型等防彈背心,這也使得中國防彈衣市場進一步壯大。因此,目前市場上的防彈衣大多為“中國制造”。
2、防彈衣的發展歷程

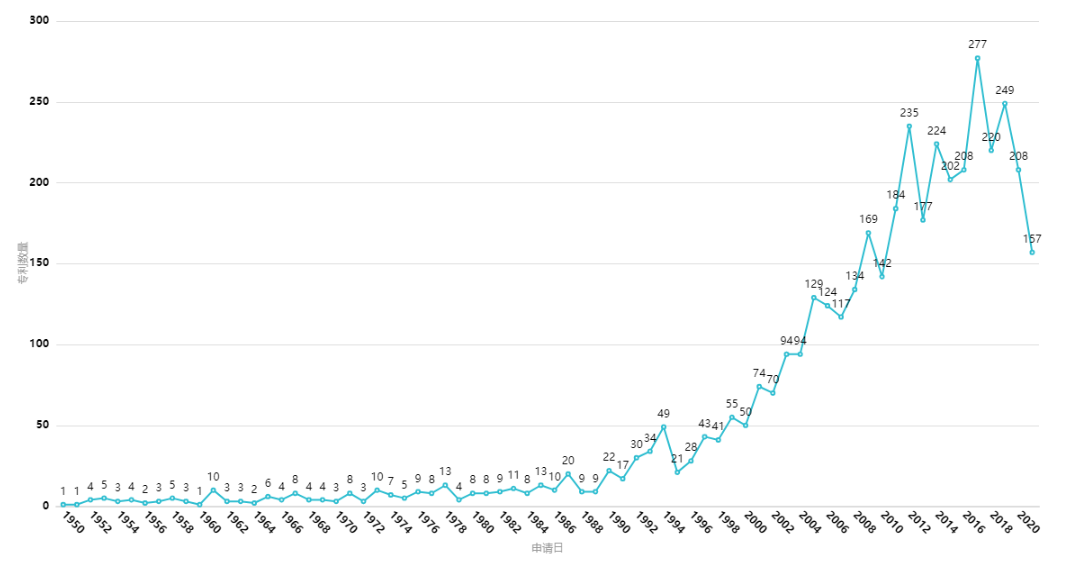

從防彈衣整體申請量的發展歷程來看,從20世紀90年代開始,防彈衣技術開始了穩定的上升階段,年申請量整體連續上升,近幾年仍是防彈衣技術研究的高峰期,年申請量一度達到頂峰,看得出防彈衣的關注熱度只增不減。

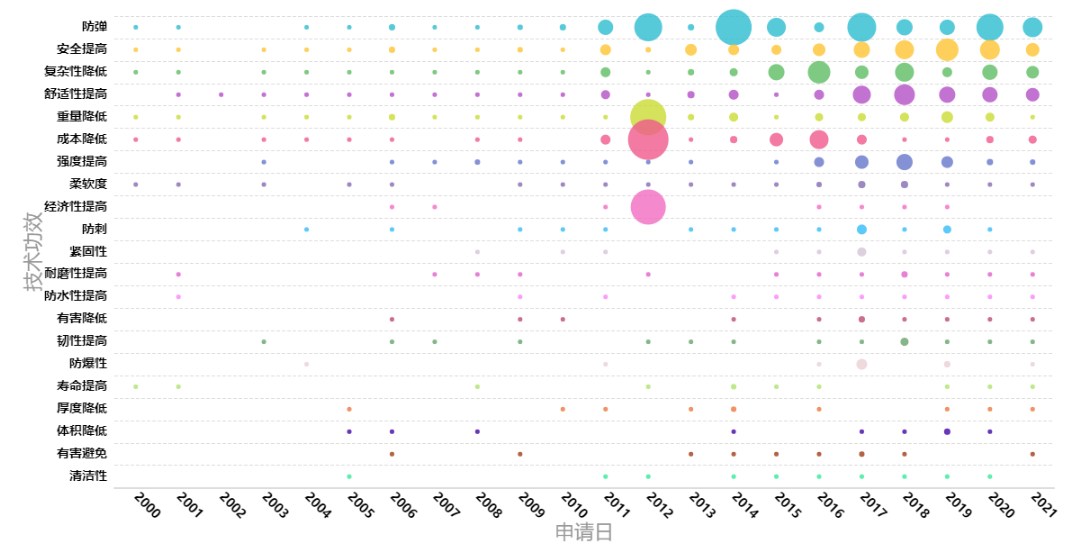

而且,隨著防彈衣研究技術的提高,對于防彈衣的要求不僅僅局限于“防彈”,考慮到人體穿著的舒適度,在制備防彈衣時對重量、透氣性等都有一定的關注。在2000年防彈衣僅僅簡單的關注到防彈、安全性、制造成本和一定的舒適度,發展到2016年,涉及的效果越來越豐富,例如防刺、防爆、防水、易清潔等。
(圓圈面積越大,表示專利數量越多)
現在,越來越輕質、舒適而又兼?zhèn)涓叻缽椥Ч姆缽椧略絹碓蕉唷?/p>
例如專利CN202021193434.5公開了一種輕質型防彈衣,包括前胸片及后背片,前胸片及后背片均包括內襯層、膠粘固定在內襯層外的防彈層及包覆防彈層的外套層,防彈層包括至少一層防彈陶瓷片層,防彈陶瓷片層由若干片防彈陶瓷片拼接而成,防彈陶瓷片間及防彈陶瓷片與內襯層或外套層之間設有用于粘粘的彈性粘黏劑層,且防彈層上涂覆有防護涂層;該輕質型防彈衣采用軟硬復合式,更貼合人體,也不會很笨重。
再如CN202120082071.6設置了包括石墨烯纖維層和氧化鋁纖維層的第一增強層,可對防彈衣的底部進行兩層防護處理,設置了包括鋯合金涂層和碳纖維層第二增強層,可對本防彈衣的頂部進行兩層防護處理,通過以上結構的配合,有效提高了本防彈衣整體的防護效果,保障了人們的生命安全。CN201911272904.9公開了一種智能式恒溫防彈衣,該防彈衣本體包括貼在人體前胸的前衣和貼在人體后背的后衣,所述前衣和后衣均由防彈層和氣凝膠隔熱層組成,通過石墨烯導熱膜、體溫測量傳感器、微型電池和微型CPU等結構的設計,能夠有效的、自動的根據戰士的體溫進行啟停石墨烯導熱膜,從而使石墨烯導熱膜進行發熱,為戰士提供熱量,避免戰士在嚴寒惡劣的環境下執行任務因為體溫較低而出現體能、執行力下降的問題。
對應性能的要求提高,防彈衣的材料也進行了一系列的發展,第一代防彈衣為特種鋼、鋁合金等金屬,通過材料的硬度吸收射擊彈的沖擊能,實現防彈,缺點是重量大、影響行動。第二代防彈衣由高性能纖維織物制成,重量輕、穿著舒適、可以實現日常穿用,不過被子彈擊中后會引起一定的非貫穿損傷,安全性能下降。第三代防彈衣是復合式的防彈衣,以輕質陶瓷片為外層,高性能纖維織物為內層,兼具防護性能和舒適度?,F在還有一些新型防彈衣材料涌現,如人造蛛絲、模擬松塔、納米材料、液體水晶等。
防彈衣新材料的研發如今正是防彈衣領域的研究熱點,新的高科技防彈材料有望取代傳統材料,實現規模生產,近幾年仍會有較好的發展勢頭。
本文借助工具:incopat;
關鍵詞:防彈衣/ bulletproof jacket
